Экономайзер чугунный ЭБ2-142 И (П)

Чугунный экономайзер ЭБ2-142 обладает площадью поверхности нагрева 141,6 м² и состоит из 2 колонок. Водяной объём составляет 0,28 м³, номинальный расход воды (расчётный) — 7,15 т/ч. Длина труб равна 2,0 м, количество рядов по горизонтали — 6 шт., по вертикали — 7/8 шт.

Рабочее давление достигает 1,6 МПа (16 кгс/см²). Гидравлическое сопротивление не превышает 0,2 МПа (2 кгс/см²), а аэродинамическое сопротивление — 343 Па (35 мм вод. ст.). Температура воды на входе (минимум) — 100 °С, на выходе (минимум) — 140 °С.

Экономайзер применим к котлам моделей КЕ-4, ДКВр-4, ДЕ-6,5. Габаритные размеры: 2520 × 1180 × 2000 мм. Масса — 5300 кг. Срок изготовления — 20–25 дней.

Чертеж

Чертёж экономайзера чугунного ЭБ2-142 И (П)

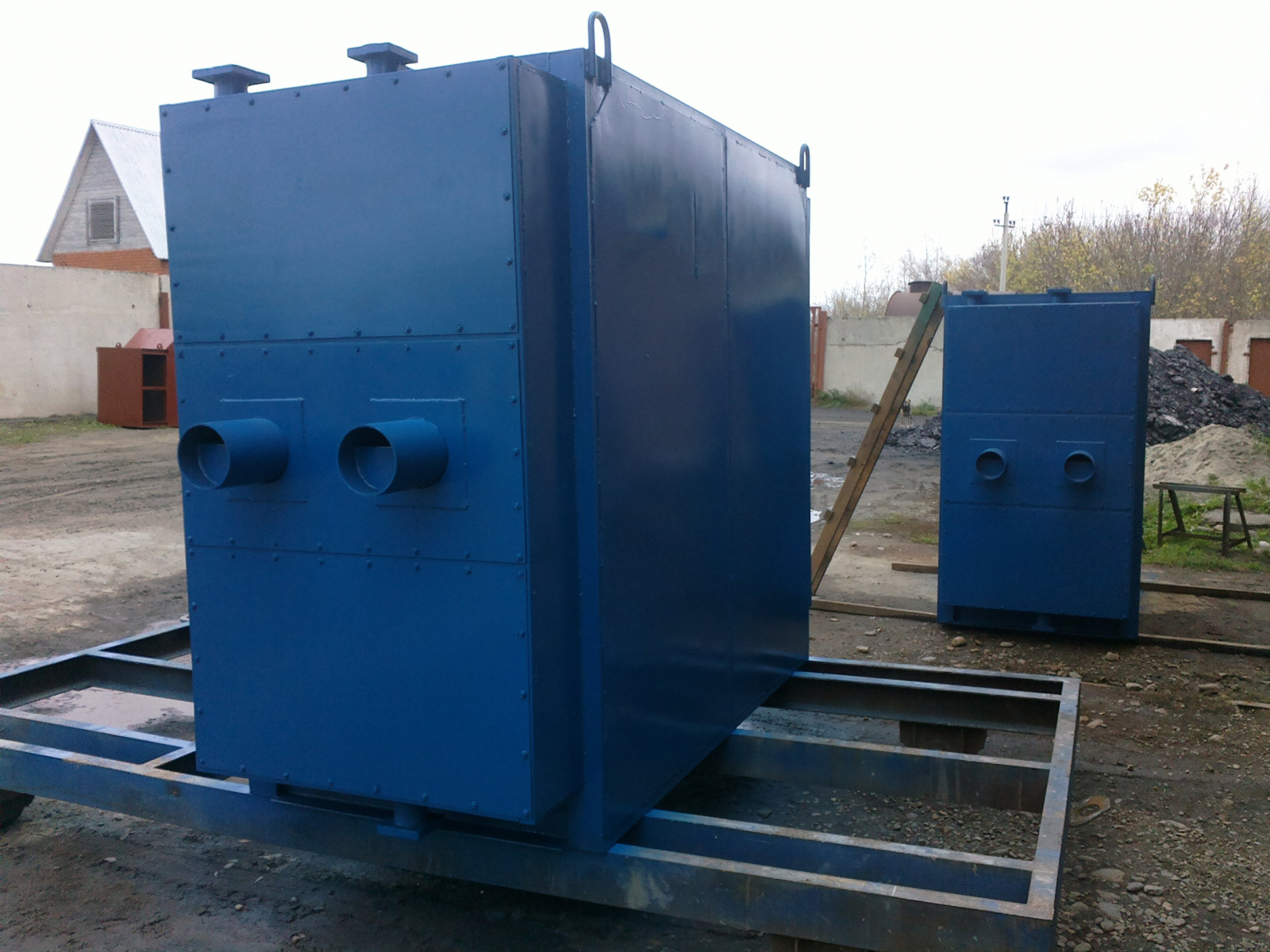

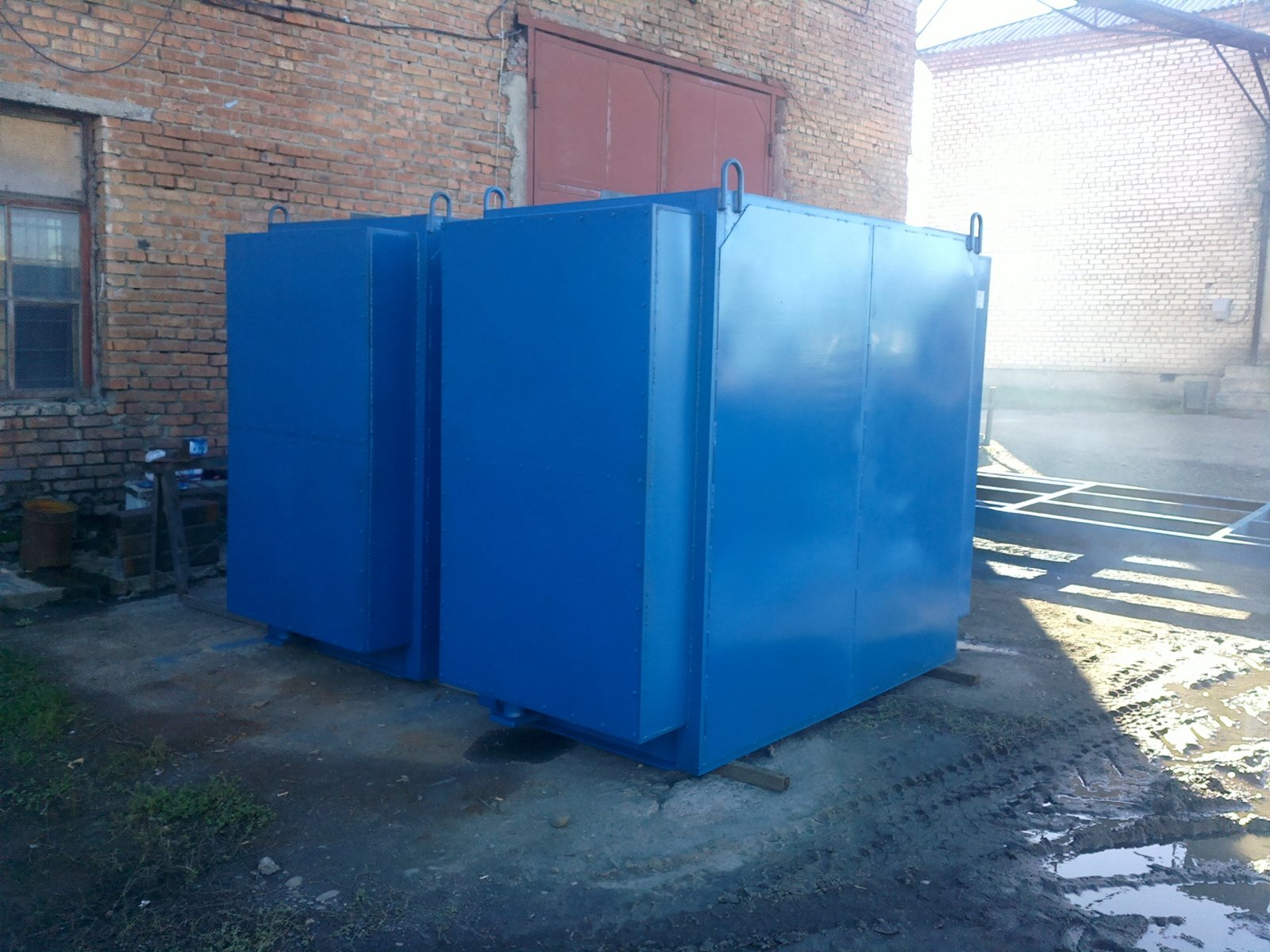

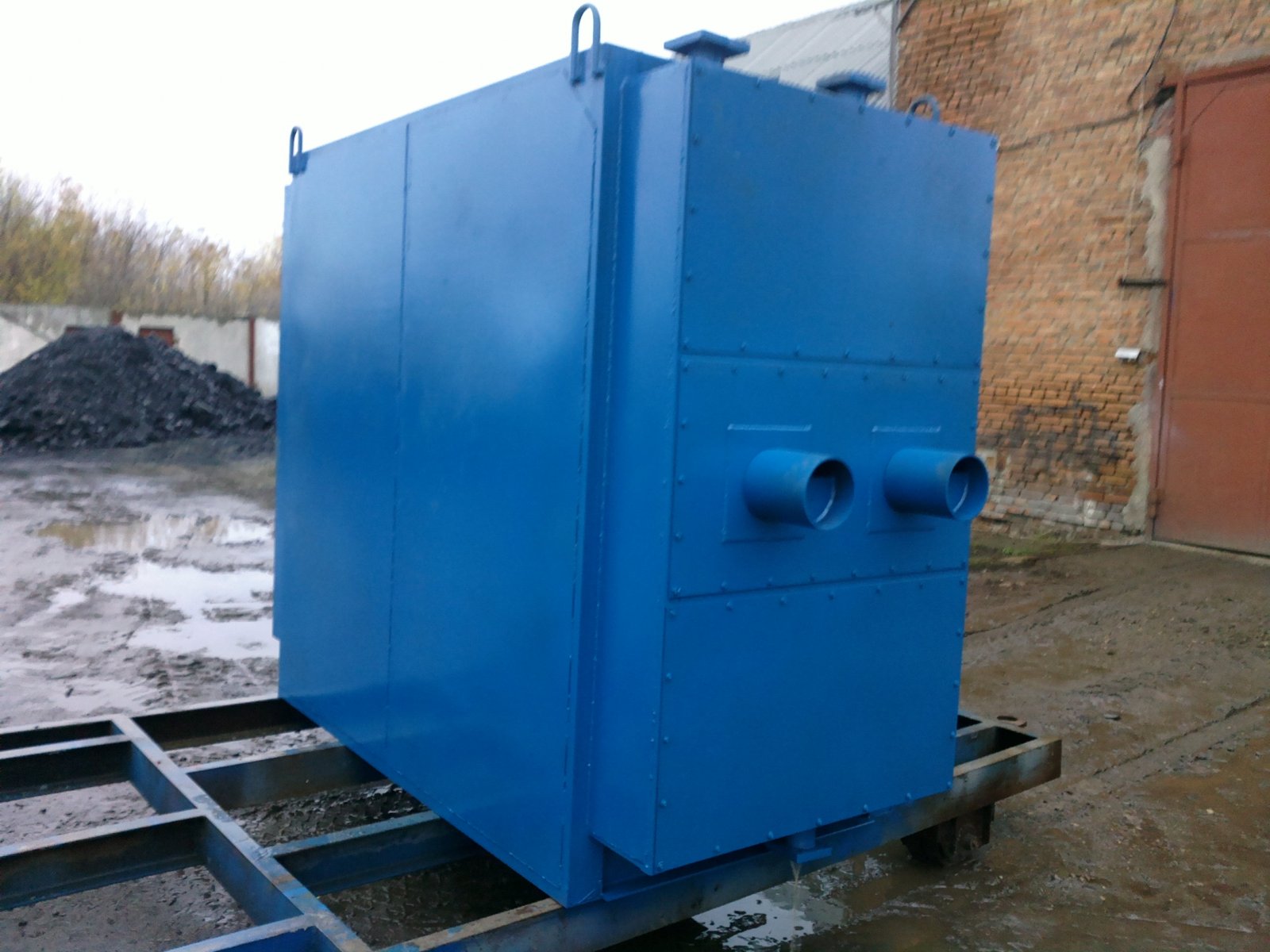

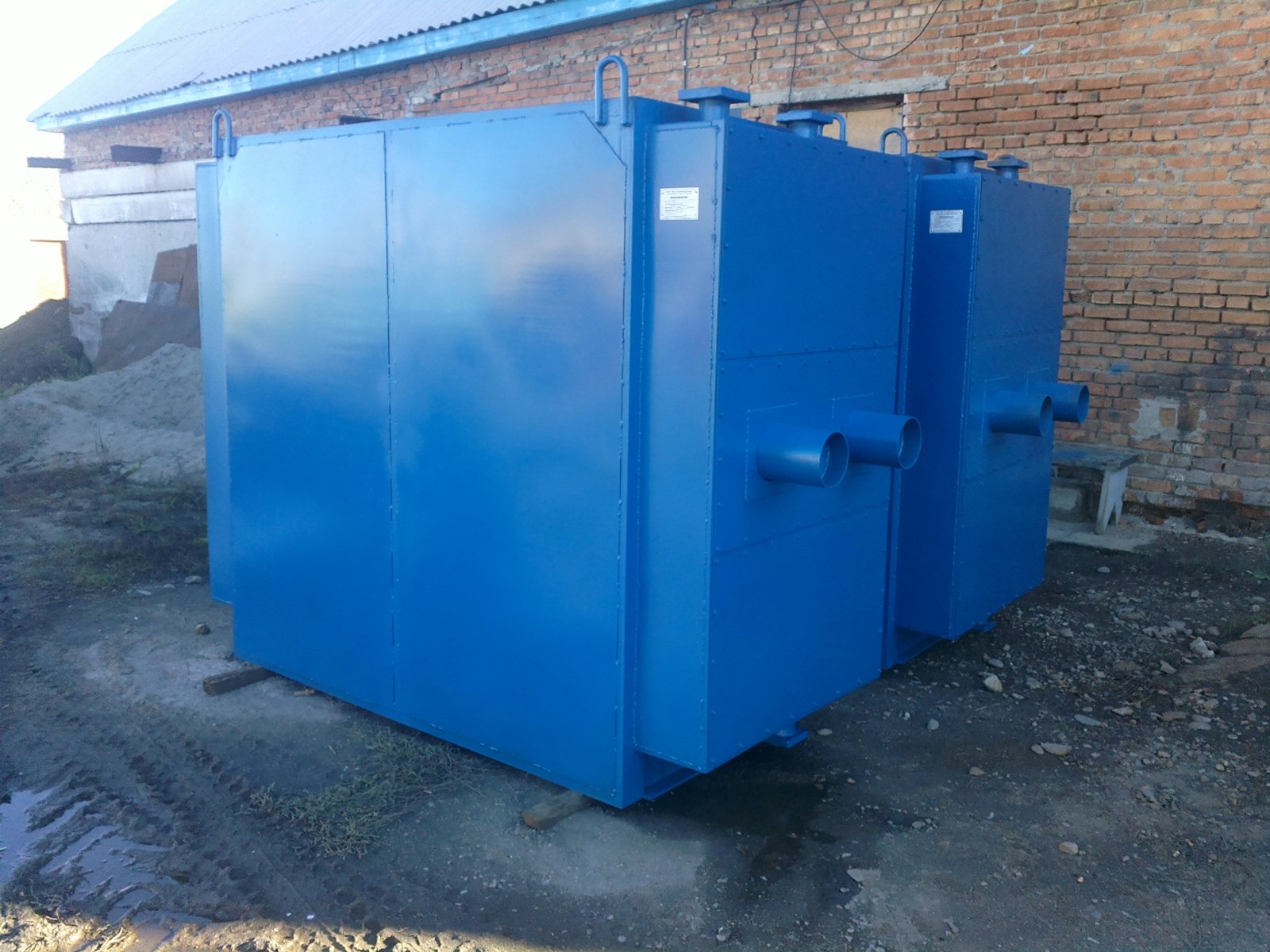

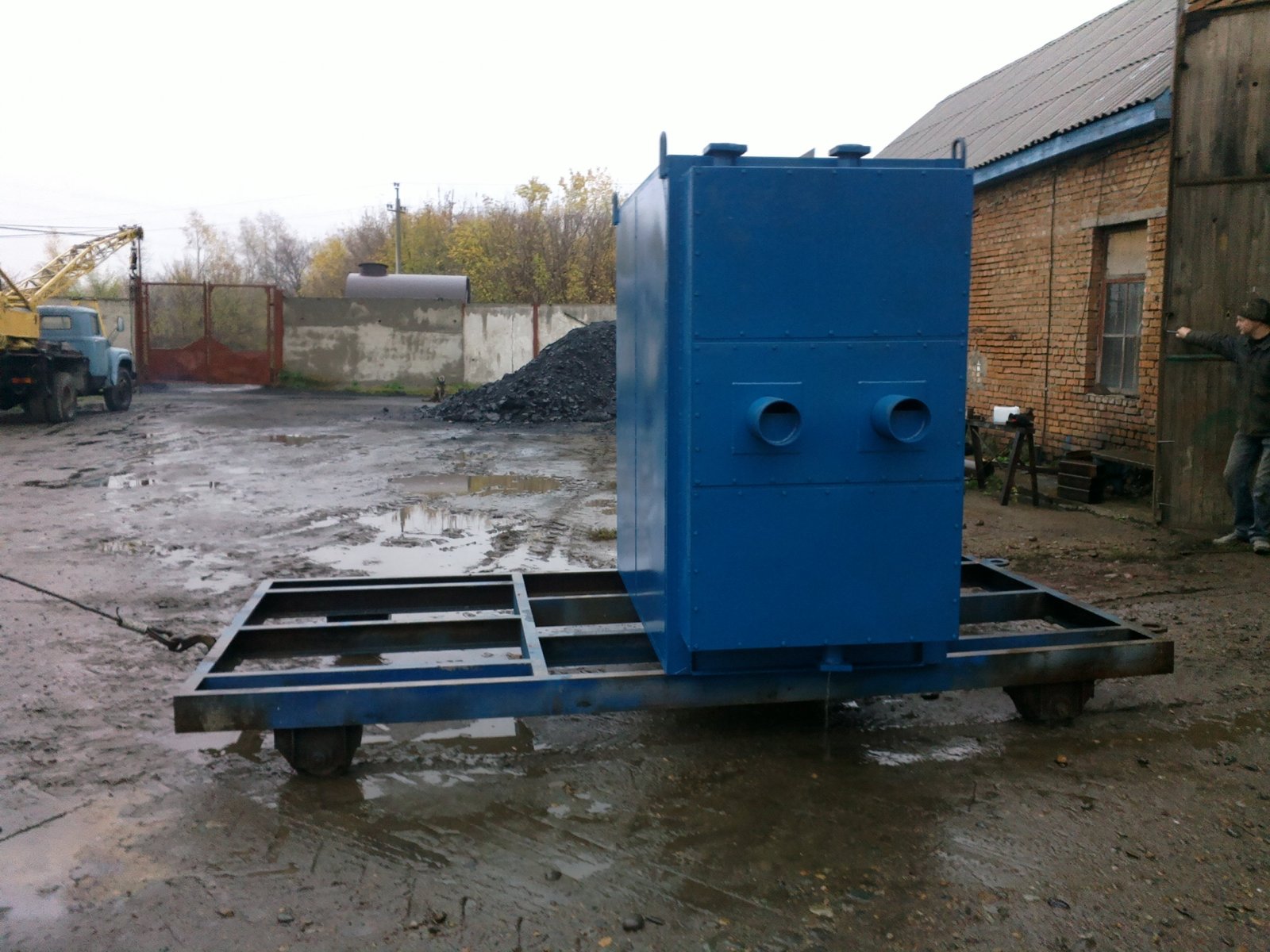

Фото

Технические характеристики

Наименование	Значение
Площадь поверхности нагрева, м²	141,6
Кол-во колонок	2
Водяной объем, м³	0,28
Номинальный расход воды (расчетный), т/ч	7,15
Длина труб, м	2,0
Количество рядов по горизонтали, шт	6
Количество рядов по вертикали, шт	7/8
Рабочее давление, МПа (кгс/см²)	1,6 (16)
Гидравлическое сопротивление, МПа (кгс/см²), не более	0,2 (2)
Аэродинамическое сопротивление, МПа (мм.вод.ст.), не более	343 (35)
Температура воды на входе (мин), °С	100
Температура воды на выходе (мин), оС	140
Применяемость к котлам	КЕ-4, ДКВр-4, ДЕ-6,5
Габаритные размеры LxBxH, мм	2520x1180x2000
Масса, кг	5300
Срок изготовления, дней	20-25

Цена

По запросу
