Экономайзер чугунный ЭБ2-94 И (П)

Экономайзер чугунный ЭБ2-94

Чугунный экономайзер ЭБ2-94 обладает площадью поверхности нагрева 94,4 м² и состоит из 2 колонок. Водяной объём составляет 0,19 м³, номинальный расход воды (расчётный) — 4,4 т/ч. Длина труб равна 2,0 м, количество рядов по горизонтали — 4 шт., по вертикали — 7/8 шт.

Рабочее давление достигает 1,6 МПа (16 кгс/см²). Гидравлическое сопротивление не превышает 0,2 МПа (2 кгс/см²), аэродинамическое — 343 Па (35 мм вод. ст.). Температура воды на входе (минимальная) — 100 °С, на выходе — 140 °С.

Экономайзер применим к котлам ДКВр-2,5, ДЕ-4, КЕ-2,5. Габаритные размеры: 2520 × 870 × 2000 мм. Масса — 4000 кг. Срок изготовления — 20–25 дней.

Чертеж

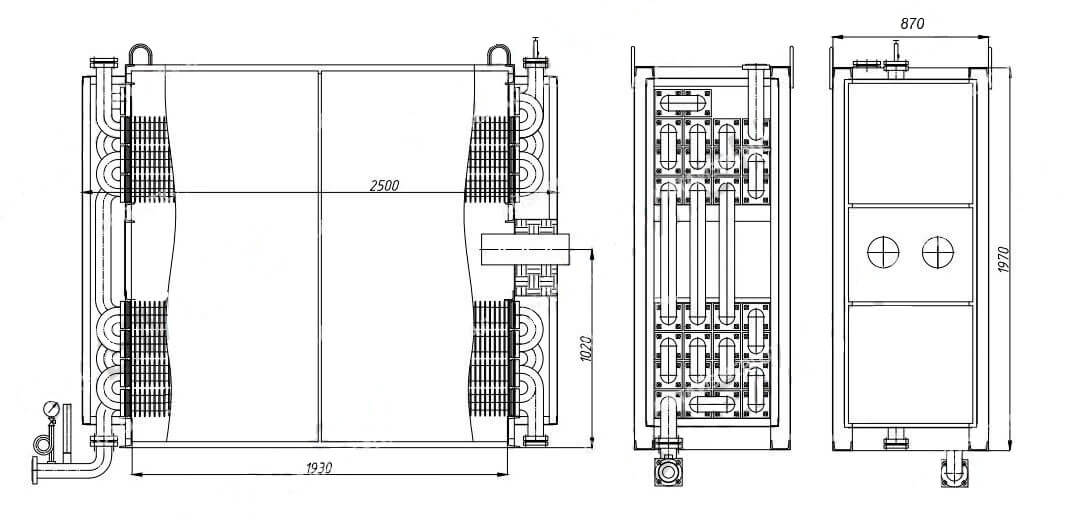

Чертёж экономайзера чугунного ЭБ2-94 И (П)

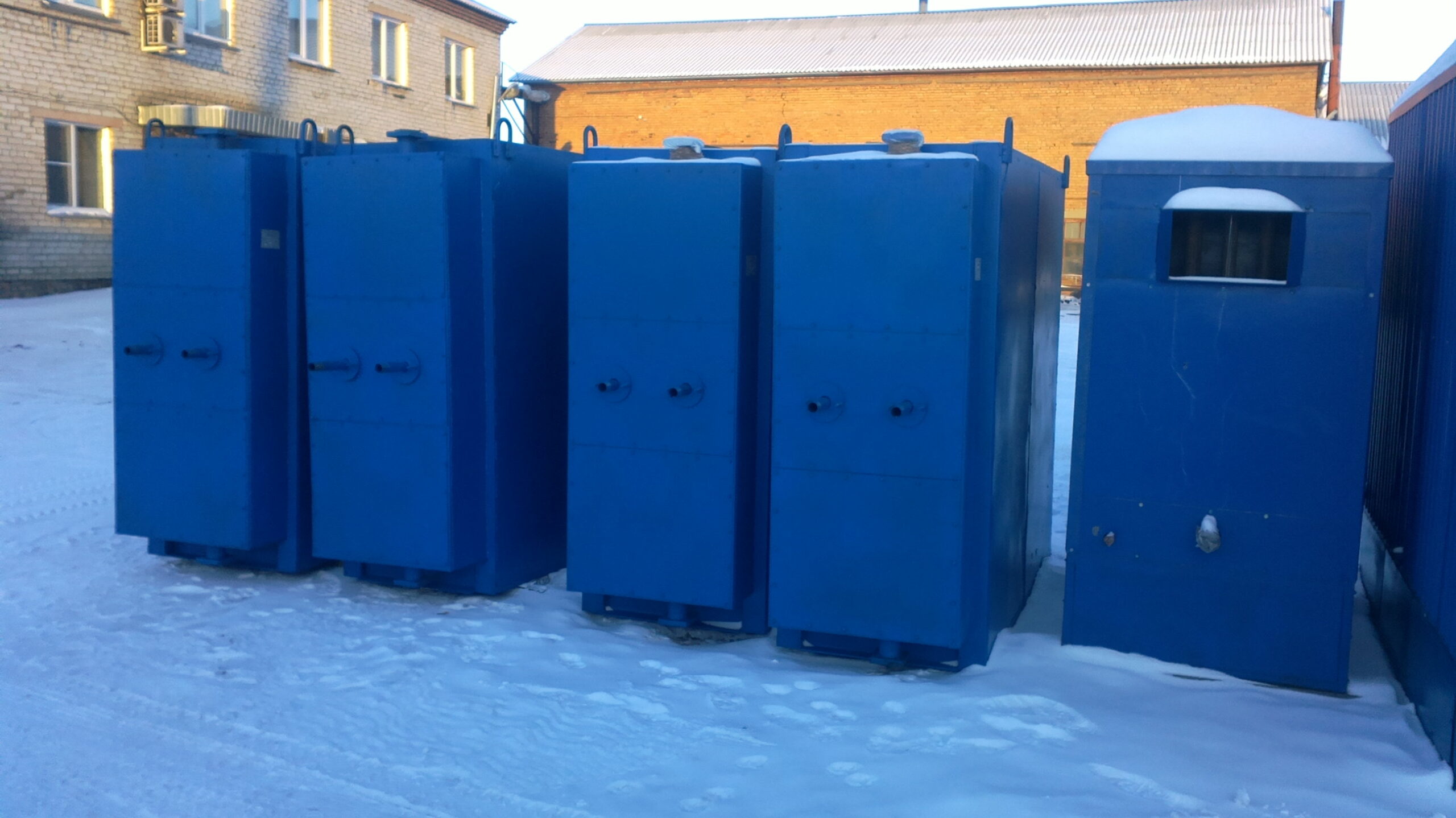

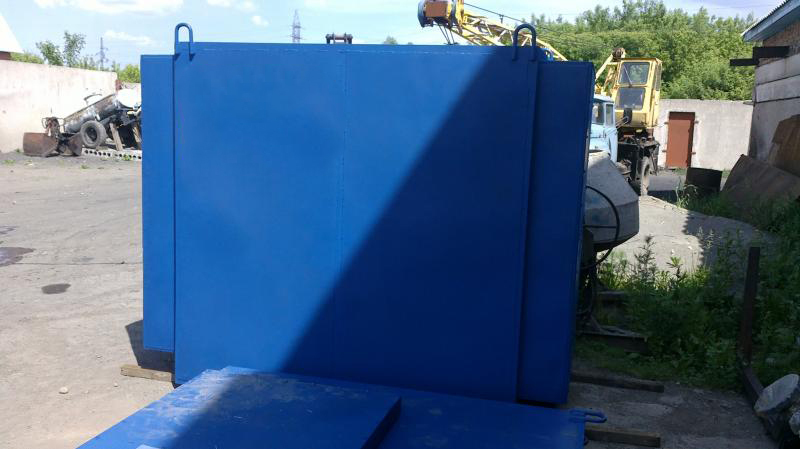

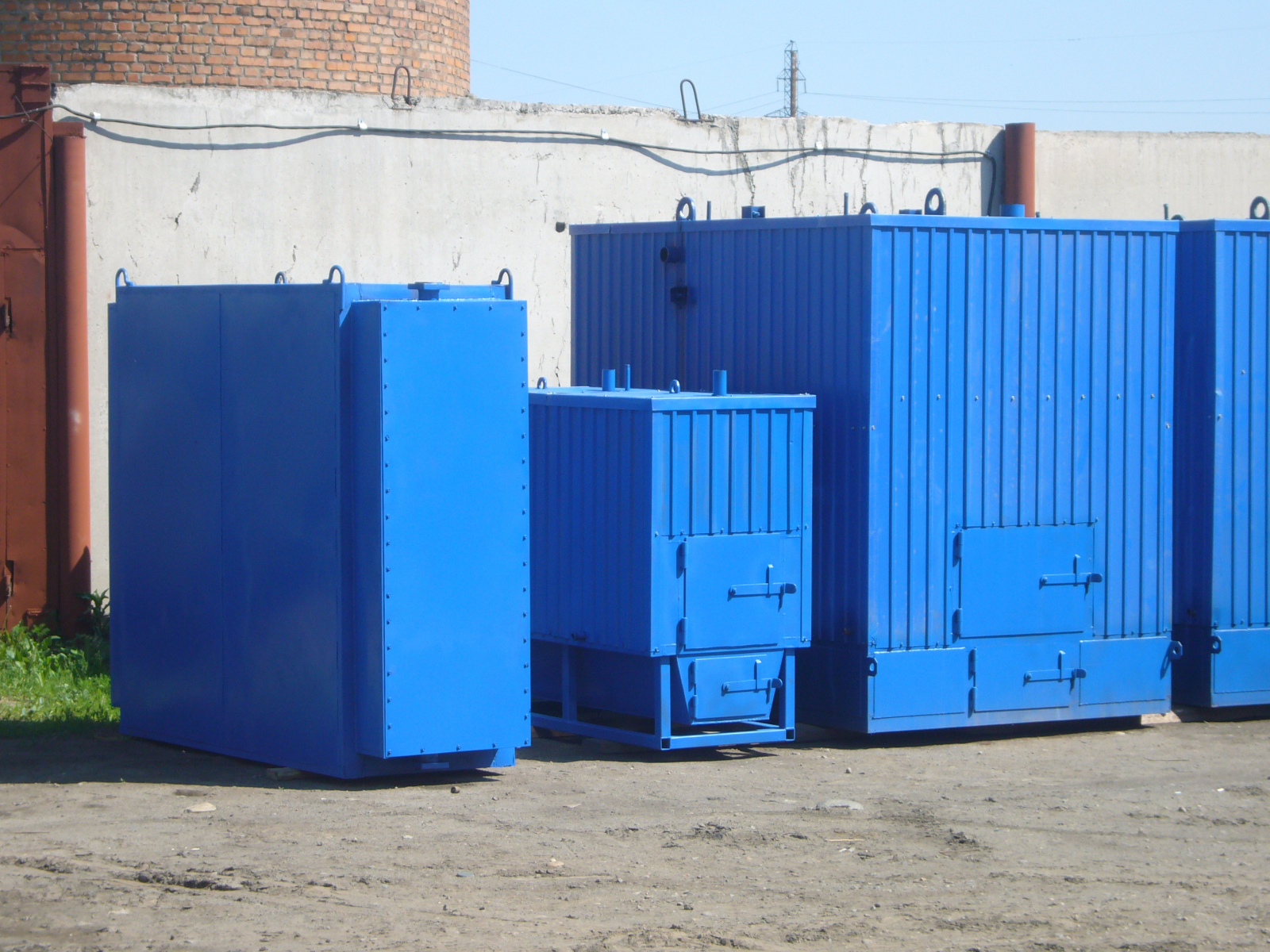

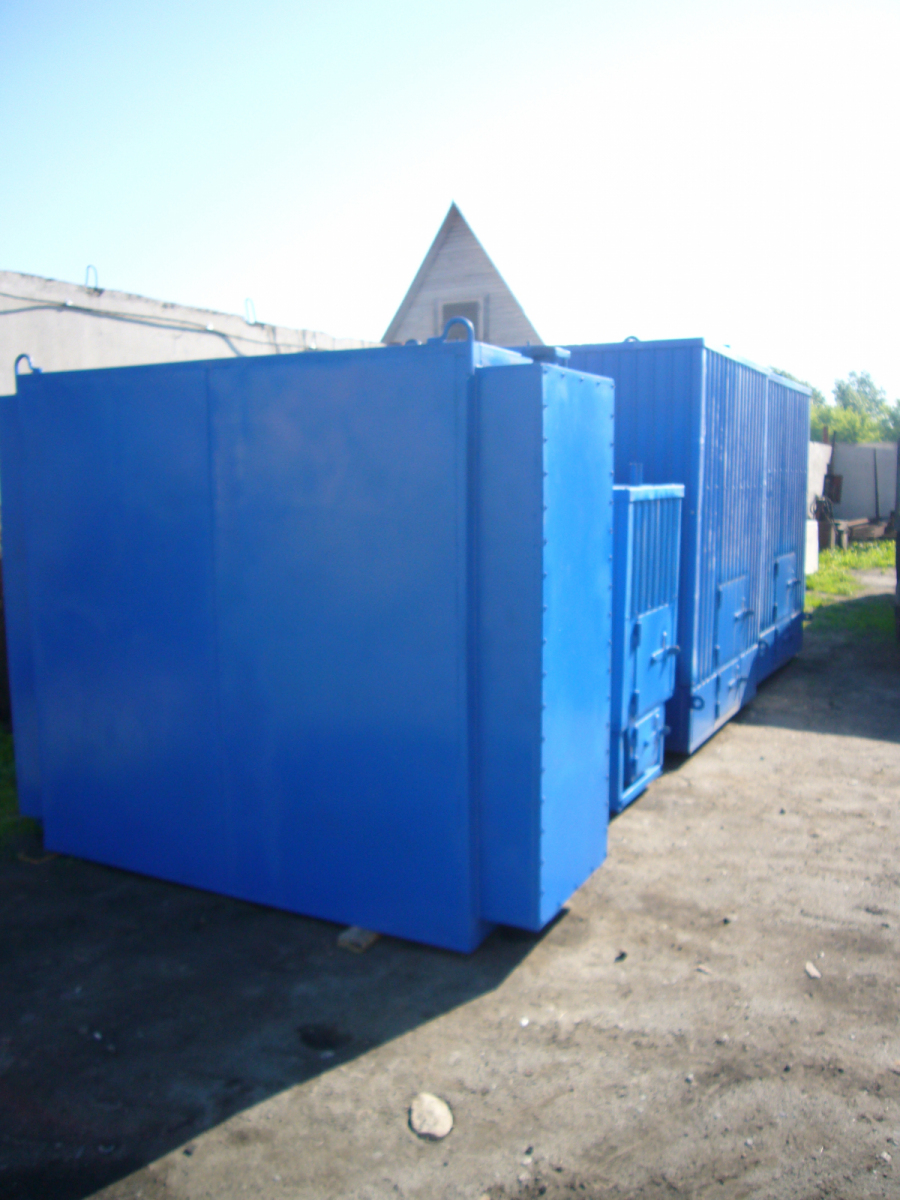

Фото

Технические характеристики

Наименование	Значение
Площадь поверхности нагрева, м²	94,4
Кол-во колонок	2
Водяной объем, м³	0,19
Номинальный расход воды (расчетный), т/ч	4,4
Длина труб, м	2,0
Количество рядов по горизонтали, шт	4
Количество рядов по вертикали, шт	7/8
Рабочее давление, МПа (кгс/см²)	1,6 (16)
Гидравлическое сопротивление, МПа (кгс/см²), не более	0,2 (2)
Аэродинамическое сопротивление, МПа (мм.вод.ст.), не более	343 (35)
Температура воды на входе (мин), °С	100
Температура воды на выходе (мин), оС	140
Применяемость к котлам	ДКВр-2,5, ДЕ-4, КЕ-2,5
Габаритные размеры LxBxH, мм	2520x870x2000
Масса, кг	4000
Срок изготовления, дней	20-25

Варианты поставки

В сборе
Экономайзер комплектуется как готовый блок (или несколько блоков) с каркасом, теплоизоляцией, обшивкой, арматурой и КИП. Это удобно для транспортировки и быстрого монтажа.
Россыпью
Поставка отдельными элементами: ребристые чугунные трубы, дуги, калачи, каркас с теплоизоляцией и обшивкой. Сборка выполняется на объекте, что подходит для ограничений по габаритам.
Комплект литья
Включает только чугунные литые детали.

Цена

По запросу
