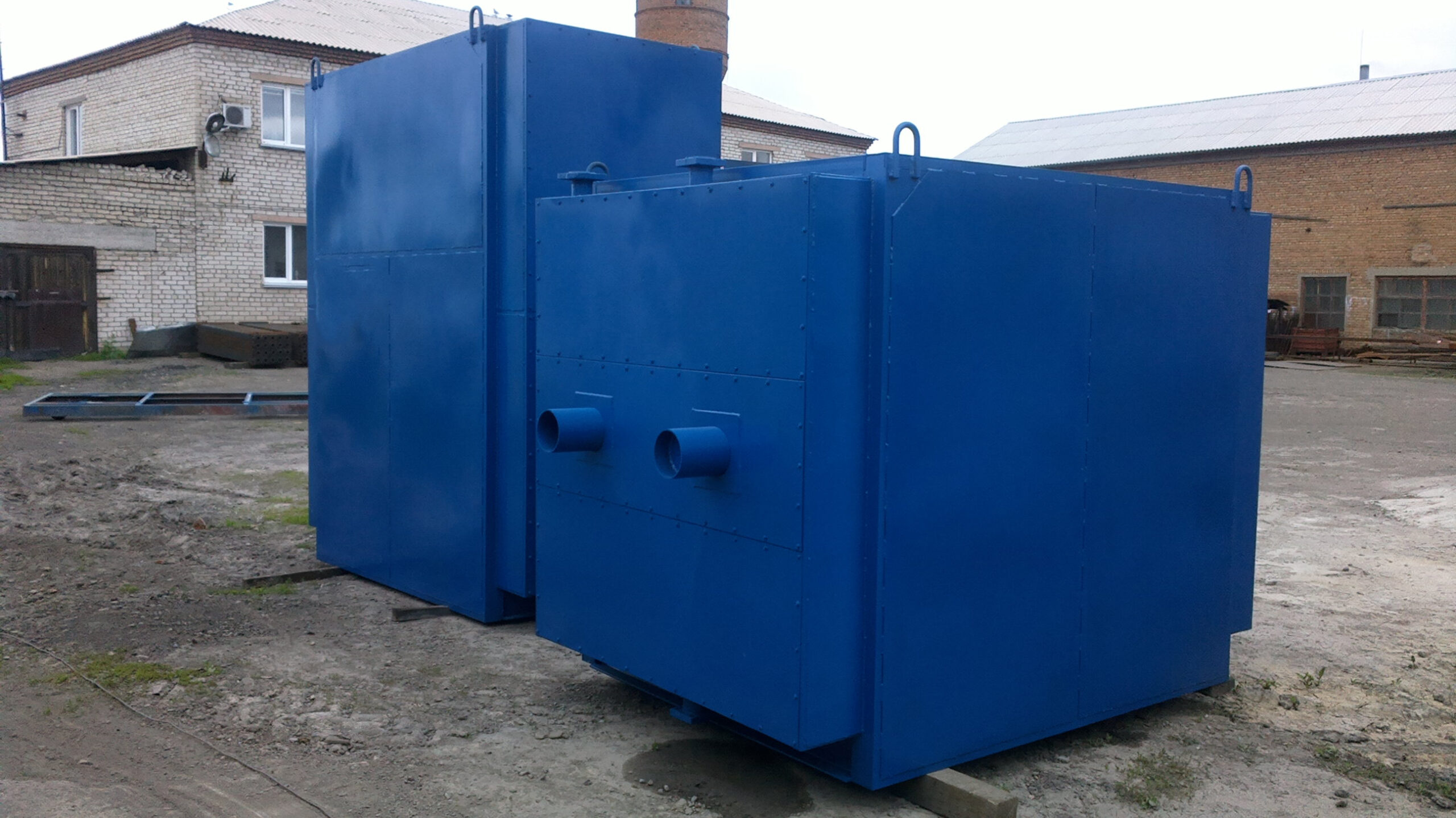

Экономайзер чугунный ЭБ2-236 И (П)

Чугунный экономайзер ЭБ2-236 предназначен для установки на котлы ДКВр-6,5, КЕ-6,5, ДЕ-10. Его площадь поверхности нагрева составляет 236,0 м². Экономайзер имеет 2 колонки труб общей длиной 2,0 м каждая. Водяной объем — 0,48 м³, номинальный расход воды (расчетный) — 11,0 т/ч.

Конструкция включает 10 рядов труб по горизонтали и 7/8 рядов по вертикали. Рабочее давление достигает 2,5 МПа (25 кгс/см²). Гидравлическое сопротивление не превышает 0,2 МПа (2 кгс/см²), а аэродинамическое сопротивление — 343 Па (35 мм вод. ст.). Температура воды на входе — не менее 100 °С, на выходе — не менее 140 °С.

Габаритные размеры экономайзера: 2520 × 1785 × 2000 мм. Масса — 7900 кг. Срок изготовления — 20–25 дней.

Чертеж

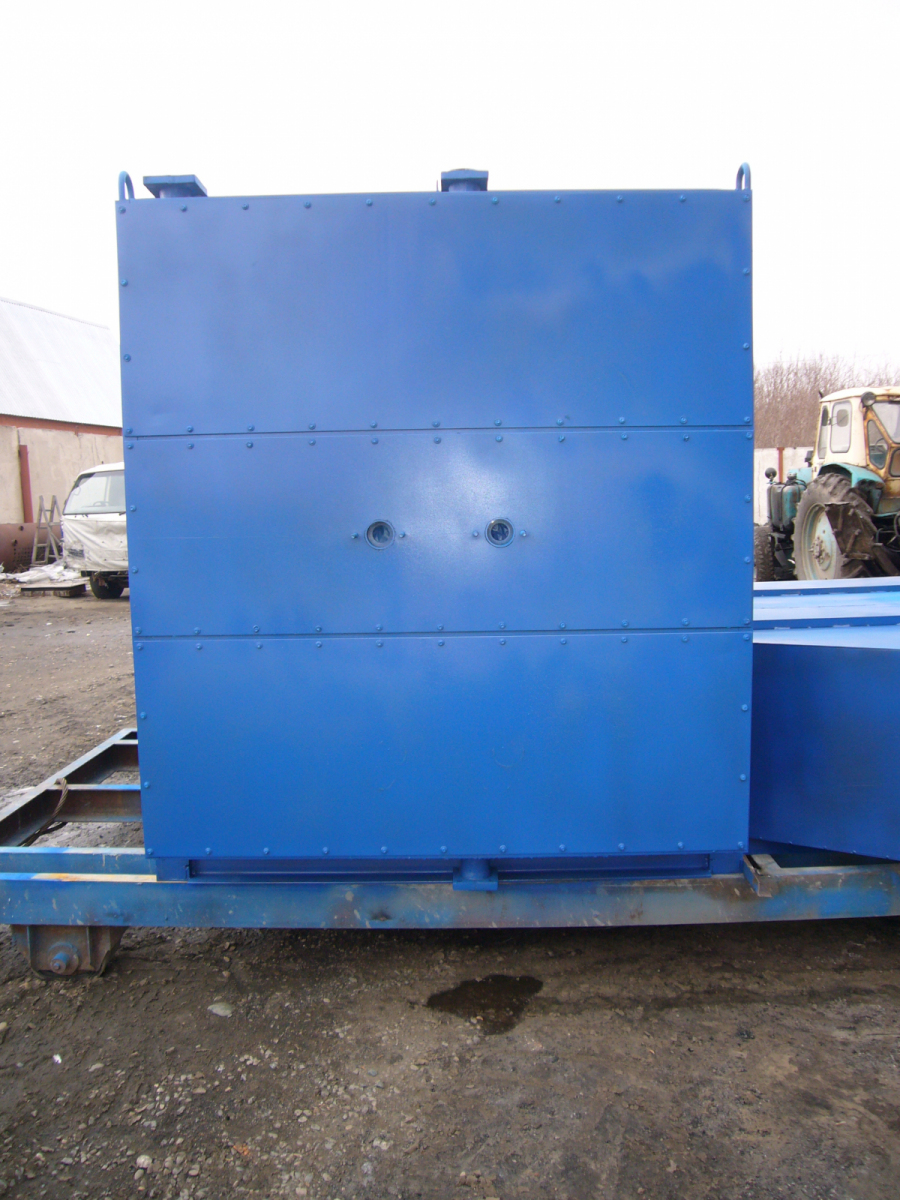

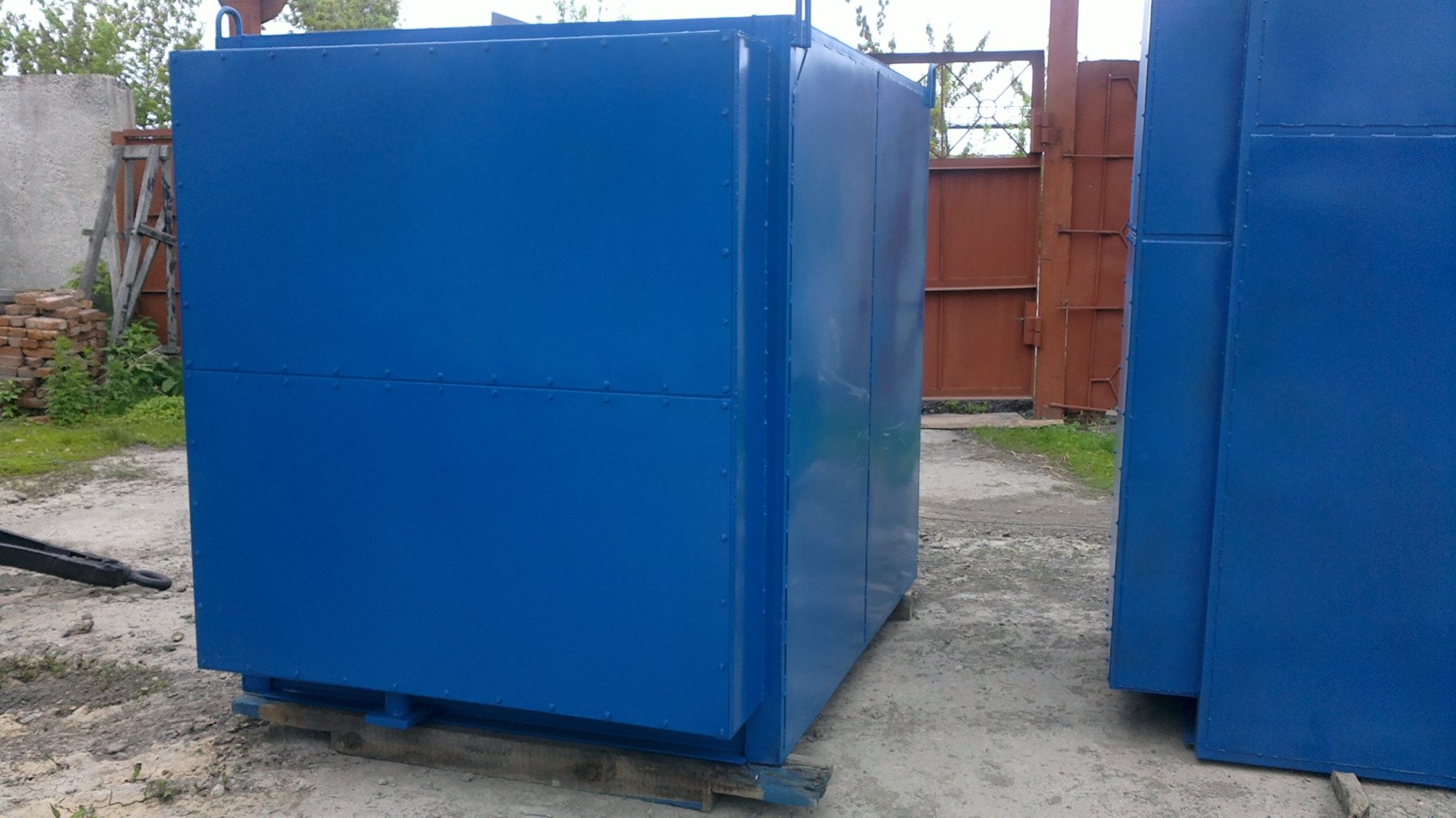

Фото

Технические характеристики

Наименование	Значение
Площадь поверхности нагрева, м²	236,0
Кол-во колонок	2
Водяной объем, м³	0,48
Номинальный расход воды (расчетный), т/ч	11,0
Длина труб, м	2,0
Количество рядов по горизонтали, шт	10
Количество рядов по вертикали, шт	7/8
Рабочее давление, МПа (кгс/см²)	2,5 (25)
Гидравлическое сопротивление, МПа (кгс/см²), не более	0,2 (2)
Аэродинамическое сопротивление, МПа (мм.вод.ст.), не более	343 (35)
Температура воды на входе (мин), °С	100
Температура воды на выходе (мин), оС	140
Применяемость к котлам
Габаритные размеры LxBxH, мм	2520x1785x2000
Масса, кг	7900
Срок изготовления, дней	20-25

Цена

По запросу
